微型保險絲是什么意思？微型保險絲廠家為你解答
微型保險絲是隨著發展體積微小的保險絲。
常見的微型保險絲如玻璃管式保險絲和汽車中的片型保險絲等。
中文名：微型保險絲
外文名：MicroFuses
目的：保護電源輸入
常見：玻璃管式保險絲、片型保險絲等
尺寸：8*8*4mm、8.5*8mm
目錄
1概述
2分類
3規格
4形狀與結構
5選用方法
概述
保險絲是借助可熔性金屬體內流過電流的焦耳熱使自身熔斷從而切斷電路來保護電路的。19世紀后半葉，保險絲隨著以電燈為首的各種電氣設備的發明應運而生，此后，保險絲的結構形式基本沒有改變，并一直延續。
我們經?？吹降氖侵T如玻璃管式保險絲和汽車中的片型保險絲等。作為電子設備的保護元件，玻璃管式保險絲被長期使用，但由于它的體積大、易破碎、無法實現自動化安裝等缺點，因此，業界對微型保險絲需求的呼聲越來越高。
傳統的保險絲一般是以保護電源輸入部分為主要目的。如今情況發生了一些變化，保險絲派生出了許多新的用途，如設備內部印制板和IC等的保護、輸入輸出電路的保護等，這也使微型保險絲的使用量逐年增加。微型保險絲具有體積小、靈敏度高、保護迅速等特點。常用于開關電源、充電器、小家電控制板上[1]。
分類

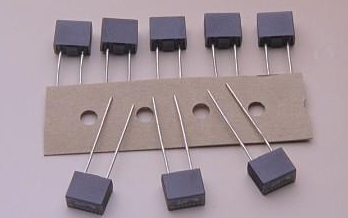

VICFUSE微型保險絲
VICFUSE微型保險絲
?、佼a(chǎn)品按形狀可分方塊型微型保險絲和圓柱型微型保險絲，尺寸分別為：8*8*4mm、8.5*8mm、8.5*8*4mm；電流范圍從50mA-6.3A125V/250V;;型號有:[2]AR5\AP5\AMF\AF\372\382\370\392\2000\2010\MEF\MET\MSF\MST等
?、谖⑿捅ｋU絲按熔斷性能分為快熔斷和慢熔斷。
?、郯礃藴士煞譃槊酪?guī)和歐規，取得認證有:UL\VDE\SEMKO\CUL\CCC\EK\PSE等。
規格
大多數微型保險絲都取得了美國國家安全規格的UL248-14認證，這種規格規定了下述這些內容：
?、偻娙萘浚喊搭~定電流通電1小時不熔斷。
?、跍囟壬仙喊搭~定電流通電時的溫度上升<75℃。
?、廴蹟嘣囼灒涸谕ㄒ?倍額定電流情況下，1分鐘之內熔斷。
④斷路容量：加上額定斷路容量時，不會連續地產生飛弧或引燃。
形狀與結構
微型保險絲的形狀有引線型和片型之分，如果按保險絲元件的結構來分的話，又可以分為線形和薄膜形。
選用方法
在實際使用場合，僅僅依據UL規格條款來選定保險絲是遠遠不夠的。
1．在選擇時必須考慮的幾個問題
在了解了所使用電路的參數基礎上，按下面幾個方面來選定保險絲：常態電流、熔斷電流（希望使之熔斷的電流和時間）、開路電壓、短路電流、沖擊電流（沒有被切斷的電流、時間和次數）、環境溫度。
?、俪B(tài)電流：首先我們必須知道，在所使用的電路中流經保險絲的常態電流大小。通常情況下我們要預先設定一個減額量，然后按下面的原則來進行選擇：即常態電流必須小于額定電流與減額系數的乘積。
②熔斷電流：按照UL規格的規定，保險絲應在額定電流2倍的情況下快速熔斷。但在大多數情況下，為了確?？煽康厝蹟?，我們推薦熔斷電流應大于額定電流的2.5倍。另外熔斷時間是重要的話，還必須參考廠商提供的熔斷特性圖來作出判斷。
?、坶_路電壓：開路電壓一般應選定為小于額定電壓。例如將額定電壓為DC24V的保險絲用于AC100V的電路中時，有可能引燃保險絲或使保險絲破裂。
?、芏搪冯娏鳎何覀儼央娐范搪窌r流過的最大電流值稱之為短路電流。對于各種保險絲來說，額定斷路容量是有規定的，我們在選擇保險絲時必須注意不要使短路電流超過額定斷路容量。如果選擇了斷路容量小的保險絲，則有可能使保險絲破裂或者引發火災。
?、輿_擊電流：觀測沖擊電流的波形（脈沖電流波形），用I2t值（焦耳積分值）來計算它的能量。沖擊電流的大小和次數不同，對保險絲造成的影響也是不同的。沖擊電流的I2t值與單脈沖的熔斷I2t值之比決定了保險絲耐沖擊電流的次數。
2．其他需要注意的問題
在實際使用中，微型保險絲對安裝條件、耐化學性能、耐超聲波清洗性能等各方面有什么特殊的要求和問題，必須事先通過廠商進行確認。
微型保險絲同貼片電阻和貼片電容等普通的電子元器件不同，由于生產廠家的差異，其規格有較大的差別，另外實際安裝時對印制板的散熱和配線散熱都會帶來一定的影響，因此對微型保險絲的選定是否確當，最終還是應由產品的狀態來予以認定。
