熔斷器圖形符號是什么？熔斷器廠家為你解答

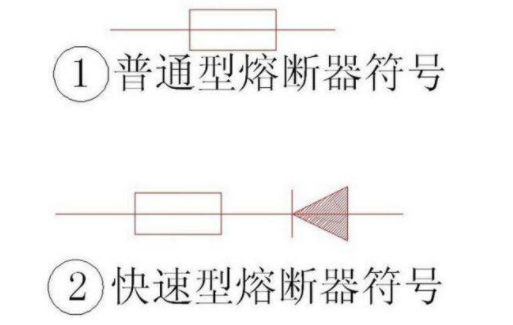

　　熔斷器圖形符號是什么？熔斷器廠家為你解答熔斷器的圖形符號（如下如）和文字符號為：FU

　　利用金屬導體作為熔體串聯于電路中，當過載或短路電流通過熔體時，因其自身發熱而熔斷，從而分斷電路的一種電器。熔斷器結構簡單，使用方便，廣泛用于電力系統、各種電工設備和家用電器中作為保護器件。

　　電路圖形符號標明電阻器的類型;引腳由電路圖形符號兩端伸出，與電路連通，構成電路;標識信息通常提供電阻器的類別、序號及電阻值等參數信息。

　　電阻器的種類多樣，功能各異。不同類型的電阻器有不同的電路圖形符號和文字標識。

　　1.普通電阻器及其電路圖形符號

　　普通電阻器是阻值固定的電阻器，在電路中一般起限流和分壓作用。

　　普通電阻器的實物外形和電路圖形符號如圖所示。

　　2.熔斷電阻器及其電路圖形符號

　　熔斷電阻器又叫保險電阻器，具有電阻器和過流保護熔斷的雙重作用，可在電流較大的情況下熔斷，從而保護整個設備不受損壞。

　　熔斷電阻器的實物外形和電路圖形符號

　　3.熔斷器及其電路圖形符號

　　熔斷器又稱保險絲，阻值接近于零，是一種安裝在電路中，保證電路安全運行的元器件。它會在電流異常升高時，通過自身熔斷切斷電路，從而起到保護電路安全運行的作用。

　　熔斷器的實物外形和電路圖形符號如圖2-8所示。

　　4.可調電阻器及其電路圖形符號

　　可調電阻器也被稱為電位器。其阻值可以在人為作用下在一定范圍內變化，使電路中的相關參數發生變化，起到調節作用。

　　可調電阻器(電位器)的實物外形和電路圖形符號如圖2-9所示。

　　5.熱敏電阻器及其電路圖形符號

　　熱敏電阻器是阻值隨溫度變化而變化的電阻器。熱敏電阻器有正溫度系數(PTC)熱敏電阻器和負溫度系數(NTC)熱敏電阻器。正溫度系數熱敏電阻器的阻值隨溫度的升高而升高，隨溫度的降低而降低;負溫度系數熱敏電阻器的阻值隨溫度的升高而降低，隨溫度的降低而升高。

　　熱敏電阻器的實物外形和電路圖形符號如圖2-10所示。

　　6.光敏電阻器及其電路圖形符號

　　光敏電阻器是對光敏感的電阻器。其阻值隨光照強度的變化而變化，在一般情況下，當入射光線增強時，阻值明顯減小;當入射光線減弱時，阻值顯著增大。

　　光敏電阻器的實物外形和電路圖形符號如圖2-11所示。

　　7.濕敏電阻器及其電路圖形符號

　　濕敏電阻器的阻值隨周圍環境濕度的變化而變化，一般為濕度越大，阻值越小。

　　濕敏電阻器的實物外形和電路圖形符號。

　　8.氣敏電阻器及其電路圖形符號

　　氣敏電阻器是利用金屬氧化物半導體表面在吸收某種氣體時，發生氧化反應或還原反應而使電阻值改變的特性制成的電阻器。

　　氣敏電阻器的實物外形和電路圖形符號。
