　　熔斷器是指當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開；運用這種原理制成的一種電流保護器。熔斷器廣泛應用于高低壓配電系統和控制系統以及用電設備中，作為短路和過電流的保護器，是應用最普遍的保護器件之一。

　　熔斷器有管式、插入式、螺旋式等幾種型式。

　　RM1，RM3，RM10型為無填料封閉管式熔斷器，用于電氣設備的短路保護及電纜過負荷保護，額定電壓有220V，380V及500V，額定電流有15A，60A，100A及200A等。

　　RT0型為有填料封閉管式熔斷器。用于很多短路電流存在的工業企業網絡內或電氣裝置中，作為電纜、導線及電氣設備的短路保護或電纜及導線的過負荷保護用，額定電壓為380V，額定電流有50A，100A，200A，600A及1000A等。

　　RL1，RL2型為螺旋式熔斷器，在500V以下電路中作過載及短路保護用。額定電壓為500V，額定電流有15A，60A，100A及300A等。

　　RLs型為螺旋式快速熔斷器。作為硅元件，晶閘管整流元件及其組成的成套裝置中短路保護，或某些不允許過電流裝置的過載保護，額定電壓為500V，額定電流有10A及15A等。

　　R1型為管式熔斷器。額定電壓220V。額定電流0.5～10A，用于配電設備的二次回路中作過載或保護元件用。

　　RC1，RC1A型為瓷插式熔斷器。額定電壓為300V，額定電流有5，10，15，30，60，100A及200A等，用于交流分支線路的短路保護和過載保護。

　　RS2，RS3型為快速熔斷器。額定電壓為220V及380V，額定電流有30，50，80，100A及200A等，用于硅整流成套裝置中，作為硅元件的短路保護。

　　常見的熔絲（又稱保險絲）是由鉛、錫等含金制成不同直徑的圓絲，其規格多用它的額定電流表示，如1，3，5，10，15，20，25，30A等，一般30A以上多等同鋁合金或鋅制成的保險片，其規格有50，70，100，150，200，…，600A等。

　　RL1，RLs系列及RT0系列熔斷器就用保險芯和保險芯管。

　　常見熔斷器的幾種類型以及用途

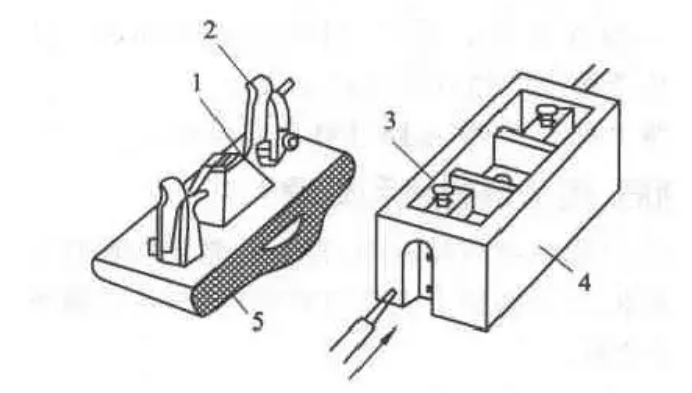

　?。?）插入式熔斷器

　　常用于380V及以下電壓等級的線路末端，作為配電支線或電氣設備的短路保護用。

　　常見熔斷器的幾種類型以及用途

　　（2）螺旋式熔斷器

　　熔體上的上端蓋有一熔斷指示器，一旦熔體熔斷，指示器馬上彈出，可透過瓷帽上的玻璃孔觀察到，它常用于機床電氣控制設備中。叫螺旋式熔斷器。

　　分?jǐn)嚯娏鬏^大，可用于電壓等級500V及其以下、電流等級200A以下的電路中，作短路保護。

　　常見熔斷器的幾種類型以及用途

　?。?）封閉式熔斷器

　　封閉式熔斷器分有填料熔斷器和無填料熔斷器兩種

　　有填料熔斷器一般用方形瓷管，內裝石英砂及熔體，分?jǐn)嗄芰?qiáng)，用于電壓等級500V以下、電流等級1KA以下的電路中。

　　無填料密閉式熔斷器將熔體裝入密閉式圓筒中，分?jǐn)嗄芰ι孕。糜?00V以下，600A以下電力網或配電設備中。

　　常見熔斷器的幾種類型以及用途

　　無填料密閉管式熔斷器

　　1-銅圈2-熔斷管3-管帽4-插座5-特殊墊圈6-熔體7-熔片

　　常見熔斷器的幾種類型以及用途

　　有填料封閉管式熔斷器

　　1-瓷底座2-彈簧片3-管體4-絕緣手柄5-熔體

　　（4）快速熔斷器

　　它主要用于半導體整流元件或整流裝置的短路保護。由于半導體元件的過載能力很低。

　　只能在極短時間內承受較大的過載電流，因此要求短路保護具有快速熔斷的能力。

　　快速熔斷器的結構和有填料封閉式熔斷器基本相同，但熔體材料和形狀不同，它是以銀片沖制的有V形深槽的變截面熔體。

　　常見熔斷器的幾種類型以及用途

　?。?）自復熔斷器

　　采用金屬鈉作熔體，在常溫下具有高電導率。當電路發生短路故障時，短路電流產生高溫使鈉迅速汽化，汽態鈉呈現高阻態，從而限制了短路電流。

　　當短路電流消失后，溫度下降，金屬鈉恢復原來的良好導電性能。自復熔斷器只能限制短路電流，不能真正分?jǐn)嚯娐贰?/p>

　　其優點是不必更換熔體，能重復使用。

　　常見熔斷器的幾種類型以及用途

　　工作時，熔斷器串連在被保護的電路中。當電路發生短路或嚴重過載時，熔斷器中的熔斷體將自動熔斷，起到保護作用，最常見的就是保險絲。

        熔斷器的常用型號及主要技術參數及選用

　　什么是熔斷器？熔斷器是指當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開；運用這種原理制成的一種電流保護器。今天就給大家分享熔斷器的常用型號及主要技術參數及選用，希望對大家有用處。

　?。?）熔斷器的型號含義

　?。?）常用熔斷器的型號

　　（3）熔斷器的主要技術參數

　　額定電壓（V）：指保證熔斷器能長期正常工作的電壓。

　　熔體額定電流（A）：指熔體長期通過而不會熔斷的電流。

　　熔斷器額定電流（A）：指保證熔斷器器i能長期正常工作的電流。

　　極限分?jǐn)嗄芰Γ褐溉蹟嗥髟陬~定電壓下能開斷的最大短路電流。

　　時間-電流特性：熔斷器串接于被保護電路中，電流通過該熔體時產生熱量與電流平方和電流通過時間成正比，電流越大，則熔體熔斷時間越短，這種特性稱為熔斷器的反時限保護特性或安秒特性。

　　RL1系列熔斷器的技術參數：

　?。?）熔斷器的選用

　　熔斷器類型的選擇：應根據使用場合選擇熔斷器的類型。

　　◆如果預期短路電流不是太大，從經濟性角度出發，可優選RM10、RL6、RL7系列的熔斷器。

　　◆如果預期短路電流較大，應選用分?jǐn)嗄芰^高的熔斷器，如：RT12、RT14、RT15系列的熔斷器。

　　◆保護電動機的熔斷器，一般不要求有較大容量和限流作用，而是希望熔化系數適當小些。所以宜選用鋅質熔體和鉛錫合金熔體。

　　◆電網配電一般用管式熔斷器；

　　◆電動機保護一般用螺旋式熔斷器；

　　◆照明電路一般用瓷插熔斷器；

　　◆保護可控硅元件則應選擇快速熔斷器。

　　熔斷器規格的選擇：

　　電容補償柜主回路的保護，如選用gG型熔斷器，熔斷體的額定電流ln約等于線路計算電流1.8~2.5倍；如選用aM型熔斷器，熔斷體的額定電流In約等于線路電流的1~2.5倍。

　　線路上下級間的選擇性保護，上級熔斷器與下級熔斷器的額定電流ln的比等于或大于1.6，就能滿足防止發生越級動作而擴大故障停電范圍的需要。

　　保護半導體器件用熔斷器，熔斷器與半導體器件串聯，而熔斷器熔體的額定電流用有效值表示，半導體器件的額定電流用正向平均電流表示，因此，應按下式計算熔體的額定電流：

　　IRN≥1.57IRN≈1.6IRN式中IRN表示半導體器件的正向平均電流。

　　降容使用：

　　在20℃環境溫度下，我們推薦熔斷體的實際工作電流不應超過額定電流值，選用熔斷體時應考慮到環境及工作條件，如封閉程度空氣流動連接電纜尺寸（長度及截面）瞬時峰值等方面的變化；熔斷體的電流承載能力試驗是在20℃環境溫度下進行的，實際使用時受環境溫度變化的影響.環境溫度越高，熔斷體的工作溫度就越高，其壽命也就越短，相反，在較低的溫度下運行將延長熔斷體的壽命。

　　在配電線路中，一般要求前一級熔體比后一級熔體的額定電流大2~3倍，以防止發生越級動作而擴大故障停電范圍。

　　熔斷器的分類與常用類型

　　有關熔斷器的分類，包括瓷插式RC、螺旋式RL、快速熔斷器RS熔斷器等，熔斷器的常用類型包括自恢復熔斷器、快速熔斷器等，一起來了解下。

　　一、熔斷器的分類

　　主要有如下幾種類型：

　　1、瓷插式RC；

　　2、螺旋式RL；

　　3、有填料式RT；

　　4、無填料密封式RM；

　　5、快速熔斷器RS；

　　6、自恢復熔斷器；

　　二、熔斷器的常用類型

　　熔斷器的常用類型1

　　常用于380V及以下電壓等級的線路末端，作為配電支線或電氣設備的短路保護用。

　　熔斷器的常用類型2

　　熔體上的上端蓋有一熔斷指示器，一旦熔體熔斷，指示器馬上彈出，可透過瓷帽上的玻璃孔觀察到，它常用于機床電氣控制設備中。螺旋式熔斷器。分?jǐn)嚯娏鬏^大，可用于電壓等級500V及其以下、電流等級200A以下的電路中，作短路保護。

　　熔斷器的常用類型3

　　有填料熔斷器一般用方形瓷管，內裝石英砂及熔體，分?jǐn)嗄芰?qiáng)，用于電壓等級500V以下、電流等級1KA以下的電路中。

　　熔斷器的常用類型4

　　無填料密閉式熔斷器將熔體裝入密閉式圓筒中，分?jǐn)嗄芰ι孕。糜?00V以下，600A以下電力網或配電設備中。

　　2、快速熔斷器：主要用于半導體整流元件或整流裝置的短路保護。由于半導體元件的過載能力很低。只能在極短時間內承受較大的過載電流，因此要求短路保護具有快速熔斷的能力。快速熔斷器的結構和有填料封閉式熔斷器基本相同，但熔體材料和形狀不同，它是以銀片沖制的有V形深槽的變截面熔體。

　　熔斷器的常用類型5

　　2、自恢復熔斷器：采用金屬鈉作熔體，在常溫下具有高電導率。當電路發生短路故障時，短路電流產生高溫使鈉迅速汽化，汽態鈉呈現高阻態，從而限制了短路電流。當短路電流消失后，溫度下降，金屬鈉恢復原來的良好導電性能。自復熔斷器只能限制短路電流，不能真正分?jǐn)嚯娐?。其?yōu)點是不必更換熔體，能重復使用。
