機械式溫控器圖解原理 機械式溫度控制器的控溫原理

　　機械式溫控器適用于工業、商業及民用建筑的室內溫度控制。機械式溫控器通過檢測室內溫度，并與用戶設定溫度進行比較，自動控制空調設備，以達到室內恒溫目的。主要控制設備有：風機盤管、采暖、三線或二線電動閥及樓宇管理系統。

　　機械式溫度控制器原理

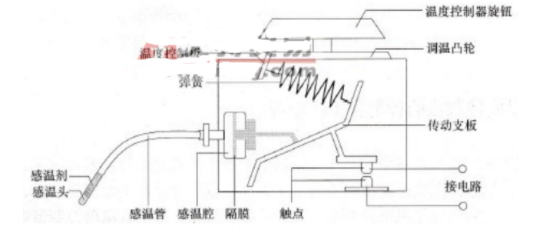

　　機械式溫度控制器實際上是一種壓力式（氣壓式）溫度控制器，其控溫原理如圖5-6所示。

　　機械式溫控器原理圖解

　　圖5-6機械式溫度控制器的控溫原理

　　從結構上看，機械式溫度控制器主要由感溫器和觸點式微型開關組成。其中，感溫器叫做溫壓轉換部件，它是一個封閉的囊體，主要由感溫頭、感溫管和感溫腔三部分組成。根據感溫腔的形式不同，感溫器又分為波管式和膜盒式兩種

　　感溫頭位于蒸發器的表面或電冰箱箱體內，用以感應電冰箱箱內的溫度。感溫管內充有感溫劑，溫度控制器旋鈕用以設定電冰箱的制冷溫度。

　　當蒸發器表面的溫度上升并超過溫度控制器旋鈕設定的溫度時，感溫管內感溫劑的壓力增大，感溫腔中的隔膜在壓力的作用下壓迫傳動支板，使觸點接通，電路閉合，壓縮機開始運轉，電冰箱開始制冷。當蒸發器表面的溫度逐漸下降至設定值時，感溫管內感溫劑的壓力下降，彈簧的收縮力大于感溫腔隔膜對傳動支板產生的推力，傳動支板即在彈簧的收縮作用下微微向上抬起，使得觸點斷開，壓縮機便隨之停止運轉。

　　電冰箱制冷溫度的調節是通過調節溫度控制器旋鈕實現的。當調整溫度控制器旋鈕時，溫度控制器旋鈕便帶動調溫凸輪轉動，從而使溫度控制板控制彈簧的張力。

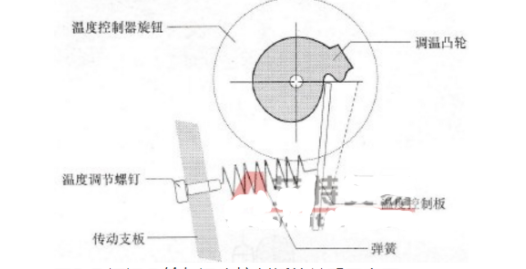

　　圖5-7為溫度控制器的調溫凸輪與溫度控制板的關系示意圖。

　　機械式溫控器原理圖解

　　調整溫度控制器旋鈕時，旋鈕的轉動實際上就帶動調溫凸輪轉動，便會造成溫度控制板的前移或后移，從而控制彈簧拉力的增大或縮小。若彈簧拉力較大，就需要待蒸發器溫度較高時使感溫劑壓力增大，產生較大的推動力使得傳動支板前移，推動觸點閉合，壓縮機才會啟動工作。這就是調高電冰箱溫度的方法。反之，若彈簧拉力較小，當蒸發器溫度稍微升高時，感溫劑所產生的壓力就足以推動傳動支板，使觸點閉合，啟動壓縮機工作，這樣就將電冰箱的制冷溫度調低了。

　　圖5-7中的溫度調節螺釘是用來調整溫度范圍的，將該螺釘順時針轉動（右旋），相當于加大了彈簧的拉力，使得溫控點升高。如果電冰箱出現不停機的故障，可將該調節螺釘順時針旋轉半周或一周。反之，若逆時針轉動該溫度調節螺釘（左旋），則相當于減小彈簧的拉力，使得溫控點降低。當電冰箱出現不能規律性啟動的故障時，可將該調節螺釘逆時針旋轉半周或一周。

　　值得注意的是，電冰箱溫度的調節是否合理直接關系到其使用壽命。電冰箱的工作時間和耗電量受周圍環境的影響很大。通常在夏季時，周圍的環境溫度較高，這時最好不要將電冰箱內的溫度調節得過低。如果電冰箱內的溫度設置得過低，由于周圍環境溫度的影響，電冰箱將很難達到并保持所設定的低溫狀態，這樣就使得電冰箱壓縮機在高溫下長時間運轉，加劇了活塞與汽缸的磨損，電機漆包線的絕緣性能也會因高溫而降低。這些情況都會極大地影響電冰箱的性能。同時，長時間制冷工作也會使得耗電量增加。

　　當冬季環境溫度較低時，可以將電冰箱的制冷溫度設置得低一些。若此時仍將溫度控制器調節在弱擋（溫控點過高），電冰箱內外溫差小，散熱慢，電冰箱長時問不處于制冷工作狀態，就會造成壓縮機不易啟動的情況。
